Медицинские учреждения предъявляют к электрооборудованию требования, которых нет в офисах или торговых центрах. Пациенты на операционных столах, в реанимации, на диагностических аппаратах физически подключены к электрическим приборам — и любая неисправность электросети создаёт прямую угрозу их жизни. Именно поэтому электробезопасность в медицине регулируется отдельными стандартами, более строгими, чем для обычных зданий. Выбор правильного оборудования — не формальность, а основа безопасной работы всего учреждения. Взрывозащищённое электрооборудование российского производства https://exelectrics.ru/ — один из вариантов для оснащения специфических зон медицинских учреждений, где требования к оборудованию выходят за рамки стандартных.
Почему медицинские учреждения требуют особого подхода к электрике
В обычном здании поражение электрическим током происходит при прикосновении человека к токоведущим частям — через кожу проходит ток, и тело служит проводником. Защитное зануление и УЗО отключают питание при утечке тока на корпус прибора, предотвращая поражение. Этой схемы достаточно для большинства бытовых и промышленных применений.
В медицине ситуация принципиально иная. Пациент во время операции или диагностической процедуры может быть подключён к приборам через катетеры, электроды или зонды, которые находятся непосредственно в контакте с внутренними органами или сердцем. В такой ситуации ток, который в обычных условиях не причинил бы вреда, может вызвать фибрилляцию сердца. Пороговые значения опасного тока для пациента в операционной в десятки раз ниже, чем для здорового человека в обычных условиях. Это определяет все особые требования к медицинской электросети.
Классификация медицинских помещений по электробезопасности
Российский стандарт ГОСТ Р МЭК 60364-7-710 делит медицинские помещения на три группы в зависимости от степени опасности для пациента. Группа 0 — помещения, где не применяется электромедицинское оборудование, непосредственно подключаемое к пациенту: регистратуры, коридоры, ординаторские. К ним предъявляются стандартные требования.
Группа 1 — помещения, где электромедицинское оборудование применяется, но не контактирует с внутренними органами пациента: смотровые кабинеты, физиотерапия, рентген-кабинеты. Здесь требуется повышенная защита от поражения током, но не максимальная. Группа 2 — операционные блоки, реанимационные отделения, кардиологические кабинеты, где оборудование может находиться в прямом контакте с сердцем или внутренними органами. Это зоны с максимальными требованиями к электробезопасности.
Основные технические требования к электросети в медицине
Для помещений группы 2 обязательна система IT — изолированная сеть с медицинским разделительным трансформатором. В отличие от стандартной системы TN, в которой один из проводников заземлён, система IT не имеет прямого соединения с землёй. Это означает, что при первом замыкании на корпус тока через пациента не возникает — система продолжает работать, а устройство контроля изоляции (УКИ) сигнализирует о неисправности. Это даёт медицинскому персоналу время завершить процедуру или операцию и только потом устранить неисправность.
Уравнивание потенциалов — второе обязательное требование. Все металлические конструкции, корпуса приборов и проводящие части в операционной или реанимации соединяются между собой проводником дополнительного уравнивания потенциалов. Это исключает возникновение разности потенциалов между различными точками, к которым может прикоснуться пациент или медицинский персонал.
Аварийное электроснабжение — третий обязательный элемент. Операционные и реанимационные отделения должны иметь резервное питание, которое включается автоматически при отключении основного. Время переключения нормируется: для критически важных потребителей — не более 0,5 секунды, для остальных — не более 15 секунд.
Взрывоопасные зоны в медицинских учреждениях
Использование взрывозащищённого оборудования в медицине связано прежде всего с зонами, где применяются горючие газы и жидкости. Кислород в высоких концентрациях, анестезирующие газы, спирт в больших количествах создают взрывоопасную среду. Зоны применения анестезии в операционных относятся к взрывоопасным по классификации, и оборудование в них должно соответствовать требованиям взрывозащиты.
Кислородные станции и склады медицинских газов — ещё одна зона, где стандартное электрооборудование неприменимо. Здесь требуется оборудование с соответствующими маркировками взрывозащиты, которое исключает возникновение искры или нагрева поверхностей до температур, способных воспламенить взрывоопасную смесь. Это касается светильников, распределительных коробок, постов управления и кабельных вводов — всего электрооборудования в зоне.
Требования к обслуживанию и документации

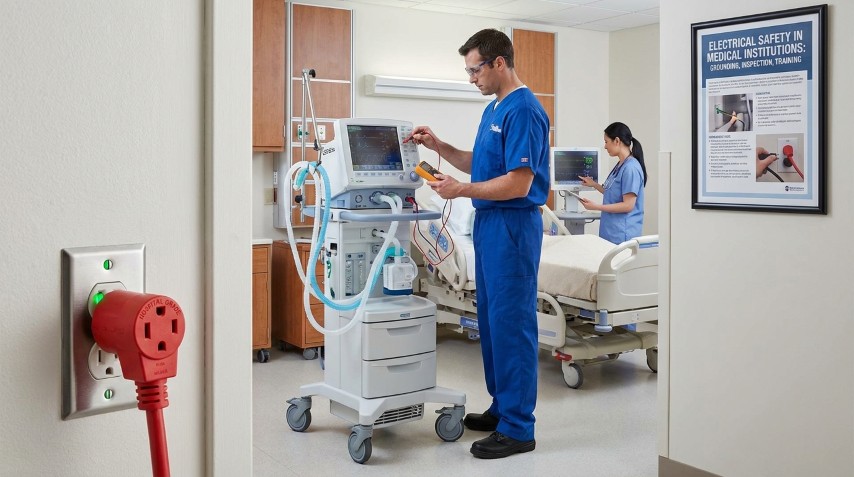

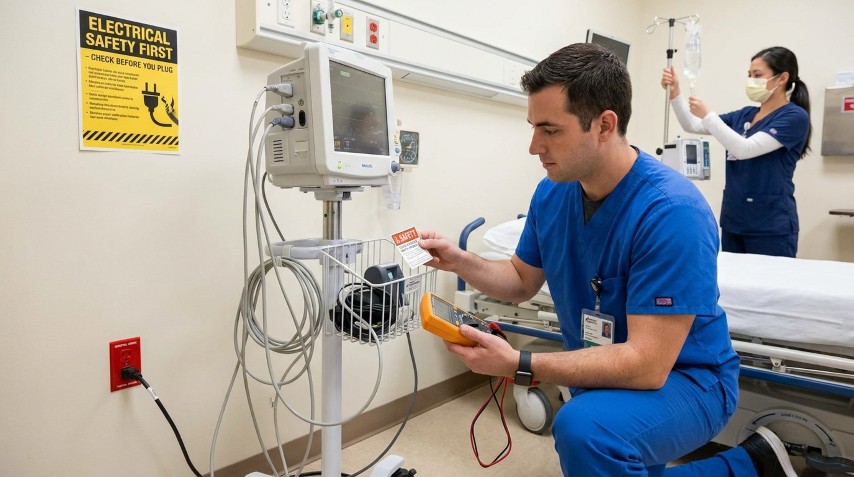

Электроустановки медицинских учреждений подлежат регулярным проверкам и испытаниям. Система изоляции, устройства защитного отключения, аварийное освещение, системы уравнивания потенциалов — всё это проверяется с установленной периодичностью. Результаты испытаний фиксируются в технической документации.
Персонал, обслуживающий электроустановки медицинского учреждения, должен иметь соответствующую группу по электробезопасности и понимать специфику медицинских систем. Стандартная квалификация электрика достаточна для обычных зданий, но медицинская электрика имеет особенности, которые требуют дополнительных знаний — прежде всего в части систем IT и требований к операционным.
Выбор оборудования для медицинского учреждения — задача, которая решается на этапе проектирования. Замена оборудования после ввода объекта в эксплуатацию значительно сложнее и дороже, чем правильный выбор с самого начала. Именно поэтому проектировщики и технические специалисты медицинских учреждений уделяют этому вопросу особое внимание.
