Шкала Хаунсфилда при компьютерной томографии — таблица значений для точной диагностики возрастающих патологий

Шкала Хаунсфилда является основным инструментом, используемым при интерпретации результатов компьютерной томографии (КТ). Она позволяет оценить плотность различных тканей человеческого тела и определить наличие патологических изменений.

В каждом пикселе изображения, полученного при КТ, содержится информация о его плотности, которая выражается в единицах Хаунсфилда (HU). Шкала Хаунсфилда представляет собой градацию значений от -1000 до +1000 HU, где ноль соответствует плотности воды. Более высокие значения отражают более плотные материалы, такие как кости или металлы, а отрицательные значения свидетельствуют о наличии воздуха или жидкости.

Шкала Хаунсфилда является основой для классификации различных тканей и определения их характеристик. Например, жидкость имеет отрицательное значение HU, тогда как кости имеют положительное значение HU. Это позволяет обнаруживать опухоли, кровоизлияния, инфекции и другие патологические изменения на ранних стадиях развития.

Таблица шкалы Хаунсфилда при КТ включает в себя различные значения HU для разных веществ и тканей, что помогает медицинским профессионалам определить их природу и анатомическую локализацию. Знание этой таблицы необходимо для точного диагноза и планирования лечения пациента.

Что такое шкала Хаунсфилда при компьютерной томографии

Все структуры в теле имеют свою уникальную плотность, которая может быть выражена численным значением на шкале Хаунсфилда. Шкала Хаунсфилда измеряет плотность тканей в относительных единицах Hounsfield Units (HU) или Hounsfield Scale (HS).

На шкале Хаунсфилда вода имеет значение 0 HU, а плотная кость имеет значение около +1000 HU. Значения ниже 0 HU отражают ткани с низкой плотностью, такие как воздух или жировая ткань. Более высокие значения HU свидетельствуют о более плотных материалах, таких как конкрет или металл.

Применение шкалы Хаунсфилда

Шкала Хаунсфилда позволяет врачам точно определить и зонировать различные ткани и структуры в теле пациента на КТ-снимках. Это особенно важно для диагностики и лечения различных заболеваний.

Например, шкала Хаунсфилда помогает врачам различать нормальные ткани от опухолей или воспалительных процессов. Она также помогает определить размер и плотность опухоли, что может помочь врачам принять правильное решение о методе лечения.

Кроме того, шкала Хаунсфилда используется для достижения оптимальной контрастности на КТ-снимках. Пациенту могут быть вводимы контрастные вещества, которые изменяют плотность тканей и помогают лучше видеть определенные структуры или патологии.

Важно! Шкала Хаунсфилда не является абсолютной мерой плотности тканей и имеет некоторые ограничения. Она лишь предоставляет относительные значения и должна использоваться с другими клиническими данными для правильной интерпретации КТ-снимков.

Обзор шкалы Хаунсфилда при компьютерной томографии

Принцип работы шкалы Хаунсфилда

Шкала Хаунсфилда использует числовой диапазон для выражения плотности тканей в томографических изображениях. Плотность каждой ткани измеряется в Хаунсфилдах (HU), где вода имеет значение 0 HU, воздух -1000 HU, а кость может иметь плотность до 1000 HU и выше. Все остальные ткани находятся между этими точками.

Шкала Хаунсфилда и диагностика

Значение плотности ткани на шкале Хаунсфилда имеет важное значение для диагностики различных заболеваний. На основе этих значений врачи могут определить наличие опухоли, инфаркта, воспаления и других патологических состояний. Шкала Хаунсфилда также используется для планирования операций и оценки эффективности лечения.

Таблица показывает примерные значения плотности для некоторых веществ на шкале Хаунсфилда. Эти значения помогают визуализировать и классифицировать различные структуры в томограммах.

Принцип работы шкалы Хаунсфилда

Принцип работы шкалы Хаунсфилда основан на измерении коэффициента ослабления рентгеновского излучения при его прохождении через ткани. Коэффициент ослабления зависит от плотности ткани, которая в свою очередь связана с ее составом. Шкала Хаунсфилда присваивает значения, называемые Hounsfield Units (HU), разным видам тканей в соответствии с их плотностью.

Хаунсфилд определил нулевой уровень шкалы Каунсфилда как значение, соответствующее плотности воды при нормальных условиях. Вода имеет плотность, равную 0 HU. Затем были определены значения для воздуха (плотность -1000 HU) и плотного вещества (плотность +1000 HU).

На основе этих определений была построена шкала Хаунсфилда, включающая в себя различные виды тканей. Например, плотный кость имеет положительное значение HU, а воздушные полости и пузырьки — отрицательное.

Шкала Хаунсфилда позволяет врачам и радиологам определять плотность и состав различных видов тканей на снимках, полученных при компьютерной томографии. Это информация может быть использована для диагностики различных заболеваний, определения степени повреждения тканей, выбора методов лечения и т.д.

Использование шкалы Хаунсфилда при диагностике заболеваний

При проведении компьютерной томографии, каждая точка изображения, или воксель, находится в определенной ячейке шкалы Хаунсфилда. Чем больше число Хаунсфилда, тем более плотная ткань. Нулевое значение на шкале соответствует воде, отрицательные значения обозначают воздух, а положительные значения представляют различные ткани и материалы.

Использование шкалы Хаунсфилда при диагностике заболеваний позволяет врачам определить наличие или отсутствие опухолей, кист, инфекций и других аномалий в организме пациента. Например, при поиске опухоли на легких, врачи обращают внимание на зоны с низкой плотностью, которые могут указывать на наличие опухоли.

Шкала Хаунсфилда также используется для определения степени повреждения тканей при травмах и инфаркте миокарда. По результатам компьютерной томографии, врач может оценить состояние тканей и принять решение о необходимости хирургического вмешательства или другого лечения.

Использование шкалы Хаунсфилда в диагностике заболеваний позволяет получить более точные данные и более достоверно определить диагноз. Она является важным инструментом для врачей и специалистов в области медицинской диагностики.

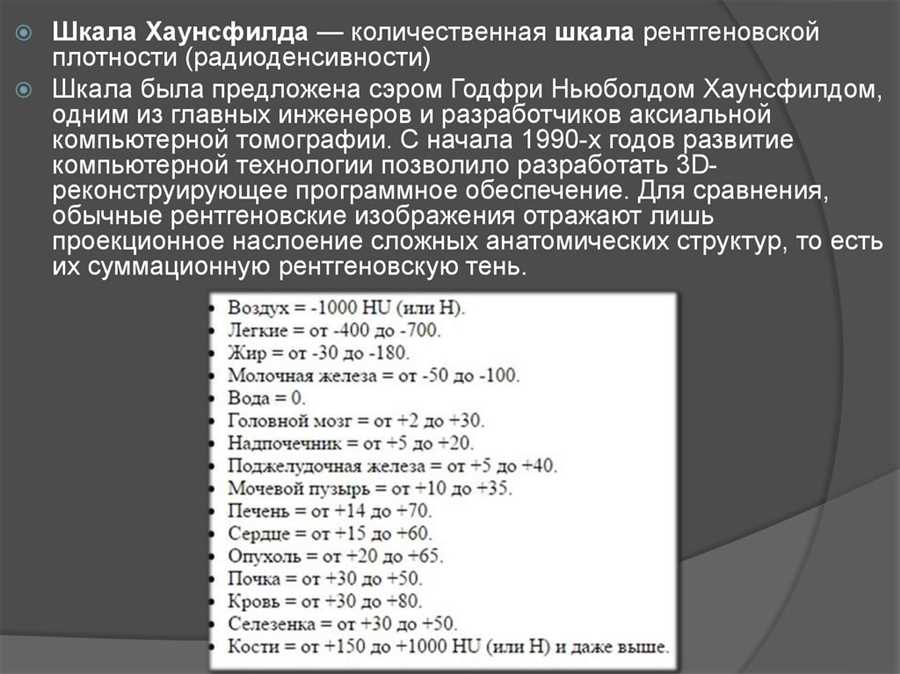

Таблица шкалы Хаунсфилда

Знание таблицы шкалы Хаунсфилда позволяет врачам и радиологам анализировать КТ-сканы и определять типы тканей и состояние органов. Это помогает в проведении диагностики и планировании лечения пациентов.

Источники:

1. Bisset, R. A., & Howlett, D. C. (2018). CT anatomy for radiotherapy. Cambridge University Press.

2. Verdun, F. R. (2006). The measurement of effective dose in medical exposures. Ann ICRP.

Как интерпретировать результаты в таблице Хаунсфилда

Таблица Хаунсфилда содержит диапазон значений Хаунсфилда для различных тканей, что помогает интерпретировать результаты КТ и определить характеристики изображенных структур.

Следующие значения Хаунсфилда можно найти в таблице:

-1000 HU и ниже: Воздух обладает самой низкой плотностью и поэтому имеет отрицательное значение интенсивности поглощения. Такие значения Хаунсфилда обычно свидетельствуют о воздухе в легких или воздушных полостях, таких как среднее ухо или пудра.

-1000 HU — 0 HU: Ткани с низкой плотностью, такие как ткани жировой клетчатки или спинномозговая жидкость, обычно имеют положительные значения Хаунсфилда, близкие к нулю.

0 HU: Вода имеет точку отсчета в 0 HU, так как она считается стандартом для оценки других тканей.

0 HU — 100 HU: Ткани средней плотности, такие как мышцы или органы, обычно имеют значения Хаунсфилда в этом диапазоне.

100 HU и выше: Ткани с высокой плотностью, такие как кости или зубы, обычно имеют высокие значения Хаунсфилда.

Таблица Хаунсфилда — незаменимый инструмент для интерпретации результатов КТ и определения характеристик тканей на изображении. Знание значений Хаунсфилда помогает в установлении диагноза и выборе оптимального лечения для пациента.

Примеры использования таблицы Хаунсфилда в практике

Шкала Хаунсфилда используется в компьютерной томографии для оценки плотности различных тканей и материалов в организме пациента. Ниже приведены некоторые примеры практического применения таблицы Хаунсфилда:

1. Диагностика опухолей и абсцессов

Благодаря шкале Хаунсфилда врачи могут определить плотность опухоли или абсцесса. На основе показателей плотности можно сделать предположение о типе опухоли (злокачественная или доброкачественная) или стадии развития абсцесса.

2. Оценка костной плотности

Шкала Хаунсфилда позволяет оценить костную плотность, что полезно при диагностике остеопороза или оценке костных повреждений. С помощью таблицы можно определить, насколько кости имеют нормальную или пониженную плотность.

3. Выделение мягких тканей и органов

По значениям плотности, полученным с помощью шкалы Хаунсфилда, возможно выделение мягких тканей и органов на изображении компьютерной томографии. Это позволяет врачам обнаружить и изучить различные внутренние органы, а также диагностировать заболевания.

Таким образом, таблица Хаунсфилда находит широкое применение в практике компьютерной томографии, помогая врачам более точно диагностировать различные состояния и заболевания пациентов.

Лимитации и ограничения шкалы Хаунсфилда

1. Ограниченный диапазон значений

Шкала Хаунсфилда ограничена диапазоном значений от -1000 до +1000 HU (единица Хаунсфилда). При этом, отрицательные значения соответствуют воздуху и другим газообразным средам, а положительные значения — плотным тканям.

Таким образом, шкала Хаунсфилда не может дать подробных сведений о более плотных материалах, таких как металлические имплантаты, которые имеют более высокую плотность, чем +1000 HU. Это может создавать некоторые ограничения при оценке плотности этих материалов на CT-снимках.

2. Зависимость от параметров сканирования

Значения, получаемые с помощью шкалы Хаунсфилда, могут зависеть от параметров сканирования, таких как напряжение трубки и ток, а также использование контрастных веществ и фильтров. Такие изменения параметров могут привести к изменению плотности тканей на CT-снимке и, соответственно, к изменению значений на шкале Хаунсфилда.

Поэтому, при интерпретации CT-снимков, необходимо учитывать конкретные параметры сканирования и их влияние на полученные значения шкалы Хаунсфилда.

Несмотря на эти ограничения и лимитации, шкала Хаунсфилда остается ценным инструментом в сфере компьютерной томографии для оценки плотности тканей и диагностики различных патологических состояний.

Эволюция шкалы Хаунсфилда в компьютерной томографии

История развития шкалы Хаунсфилда

Шкала Хаунсфилда была введена в 1972 году британским физиком Годфри Хаунсфилдом, который был одним из главных разработчиков первого компьютерного томографа. Начальная версия шкалы состояла из 16 градаций и включала значительный диапазон плотностей, от -1000 до +1000.

С течением времени шкала Хаунсфилда была модифицирована и усовершенствована. В 1980-х годах были внесены изменения, чтобы облегчить интерпретацию результатов КТ. Количество градаций было увеличено до 256, что позволило более точно определить плотность различных тканей.

Современная шкала Хаунсфилда

На сегодняшний день врачи используют шкалу Хаунсфилда с 4096 градациями. Благодаря такой высокой разрядности, томографические изображения стали более детализированными и точными, что позволяет врачам обнаружить и оценить самые маленькие изменения в тканях организма.

В современной томографии шкала Хаунсфилда также используется для оценки плотности костей, выявления опухолей и других образований, определения состояния легких, печени, почек и других органов.

Таким образом, шкала Хаунсфилда является неотъемлемой частью компьютерной томографии, которая позволяет врачам более точно диагностировать и лечить различные заболевания.

Перспективы развития шкалы Хаунсфилда

Точность и калибровка

Одним из направлений развития шкалы Хаунсфилда является повышение точности и калибровки при измерении плотности тканей. Современные технологии позволяют улучшить качество получаемых изображений и более точно определить плотность различных тканей в организме. Это позволит более точно диагностировать различные заболевания и определять эффективность лечения.

Расширение диапазона плотности

Другим направлением развития шкалы Хаунсфилда является расширение диапазона плотности, который может быть измерен. В настоящее время шкала Хаунсфилда ограничена диапазоном от -1000 до +1000 HU (единиц Хаунсфилда). Однако, для более точного определения ряда заболеваний, таких как опухоли или камни, может потребоваться более широкий диапазон, возможно, до +4000 HU. Расширение диапазона плотности поможет более точно определить патологические изменения в организме пациента.

Развитие шкалы Хаунсфилда позволит более точно дифференцировать различные объекты на изображениях компьютерной томографии и поможет улучшить диагностические возможности данного метода исследования. Это позволит диагностировать и лечить заболевания в более ранней стадии развития, что неминуемо повысит эффективность лечения и улучшит прогнозы для пациентов.

Различия и сходства шкалы Хаунсфилда и других систем

Различия между шкалой Хаунсфилда и другими системами

Одним из основных отличий шкалы Хаунсфилда является ее использование в КТ для получения информации о плотности тканей. В отличие от других систем, которые могут использоваться в рентгеновской исследовательской технике, шкала Хаунсфилда подходит для детального изучения различных типов тканей внутри тела.

Кроме того, шкала Хаунсфилда имеет уникальное свойство классификации тканей на основе их плотности. Она позволяет установить, насколько плотные или пустотные являются области тела, что позволяет визуализировать различия между тканями и диагностировать различные заболевания или состояния.

Сходства между шкалой Хаунсфилда и другими системами

Вместе с различиями, шкала Хаунсфилда и другие системы также имеют некоторые сходства. Они все основаны на использовании рентгеновского источника для получения изображений. Кроме того, они все позволяют определить различные типы тканей и структур внутри тела, что делает их ценным инструментом для диагностики и лечения.

Однако, несмотря на сходства, шкала Хаунсфилда отличается от других систем в своей специфичности использования и более точной классификации плотности тканей. Это делает ее особенно полезной при проведении КТ исследований и позволяет врачам получить более точные результаты и диагнозы.

Значение шкалы Хаунсфилда для улучшения точности диагностики

Шкала Хаунсфилда измеряет плотность тканей и описывает ее в единицах Hounsfield Units (HU). Значение 0 соответствует плотности воды, положительные значения соответствуют плотности плотных тканей, а отрицательные значения – воздуху или веществам с низкой плотностью. Таким образом, анализ шкалы Хаунсфилда позволяет различить различные структуры и определить местонахождение и характер заболеваний или травм.

Таблица представляет значения шкалы Хаунсфилда для некоторых типичных веществ. Она позволяет врачам-диагностам легко определить патологические изменения в тканях, такие как костные полипы, кисты или опухоли. Значение шкалы Хаунсфилда при комбинировании с визуализацией через компьютерную томографию позволяет точно определить и локализовать проблемы в организме пациента.
